18V/0.45A智能家電應用方案
概述 該方案基于雙路18和5V，輸出非隔離開關電源，使用了Chipown設計研發的離線式集成電源控制芯片PN8046。
| 特征 輸入電壓：90~265V 輸出功率：≤8.1W 輸出電壓：18V 輸出電流：0.45A |
電源原理圖

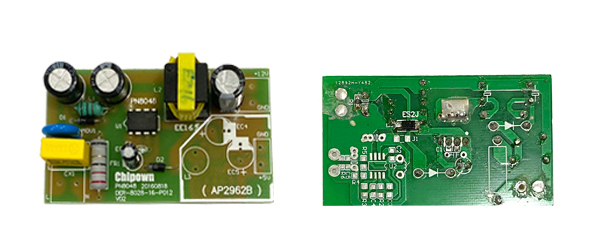

PCB及Demo實物圖

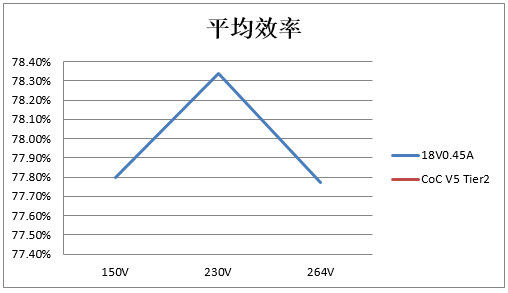

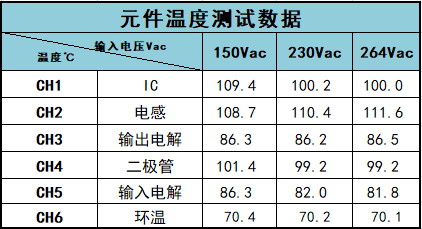

測試數據
| 序號 | 元件標號 | 元件名稱 | 元件規格 | 封裝尺寸 | 數量 | 加工類型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | CX1 | X電容 | 0.1uF/250Vac | P=10mm | 1 | ||
| 2 | MOV1 | 壓敏電阻 | 10D471 | P=10mm | 1 | ||
| 3 | EC1 | 電解電容 | 400V6.8uF | E/C10.0 | 1 | ||
| 4 | EC2 | 電解電容 | 400V6.8uF | E/C10.0 | 1 | ||
| 5 | EC3 | 電解電容 | 680uF/25V | E/C10.0 | 1 | ||
| 6 | EC6 | CAP | 4.7uF/50V | E/C5.0 | 1 | ||
| 7 | D1 D2 | 二極管 | 1N4007 | DO-41 | 1 | ||
| 8 | D3 | 快速二極管 | US2J | SMD | 1 | ||
| 9 | L1 | 色環電感 | 1mH | 0510 | 1 | ||
| 10 | FR1 | Res | 22R/2W 線繞電阻 | 插件 | 1 | ||
| 11 | U1 | IC | PN8048 | DIP-8 | 1 | ||
| 12 | L2 | 電感 | EE13 0.5mH | EE13 5+5 | 1 | ||
| 13 | R1 | 貼片電阻 | 10 K 5% | 0805 | 1 |
成本核算：
清單成本統計
| 元件成本 | 件 | 元 | ||
| 貼片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 總成本 | 元 |
