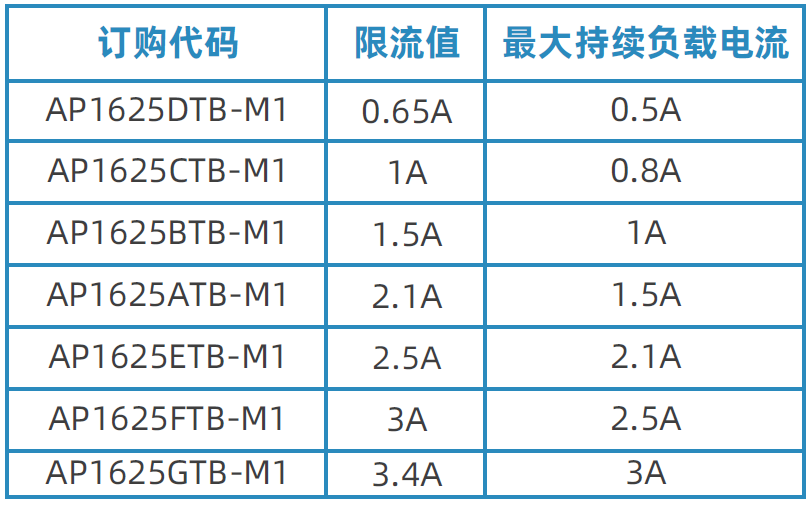

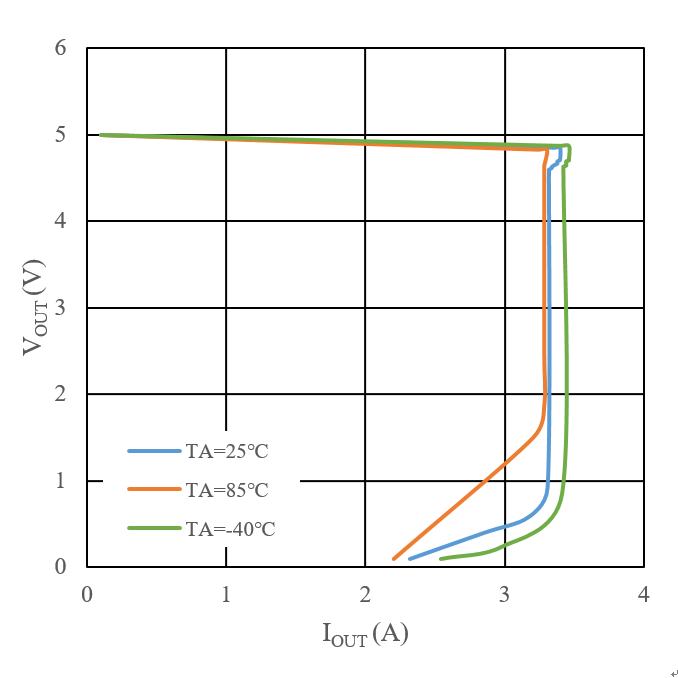

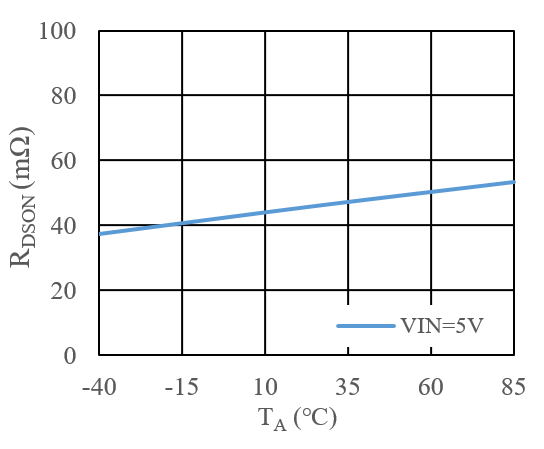

測試條件：VIN＝5V, TA=25℃/85℃/-40℃

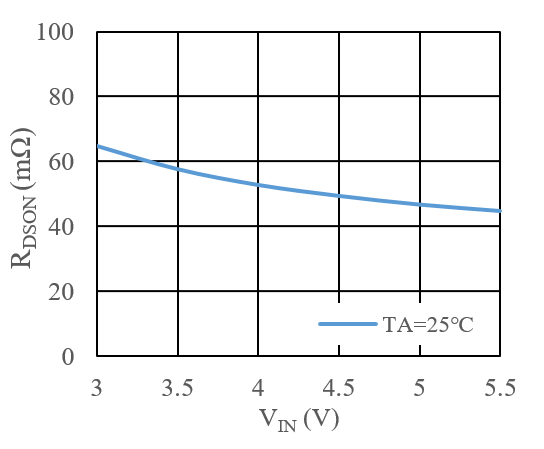

測試條件： IOUT=1A，VIN=3~5.5V@ TA=25℃ 或TA=-40~85℃@ VIN=5V

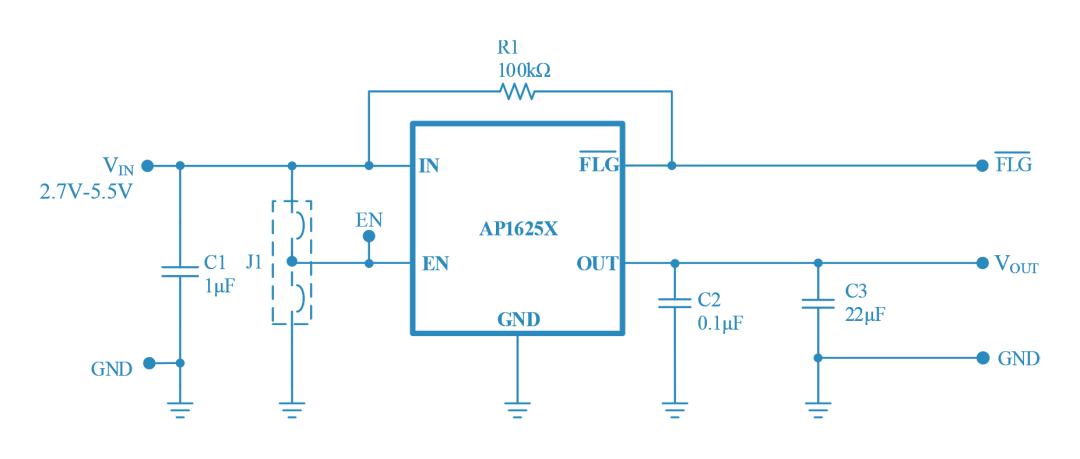

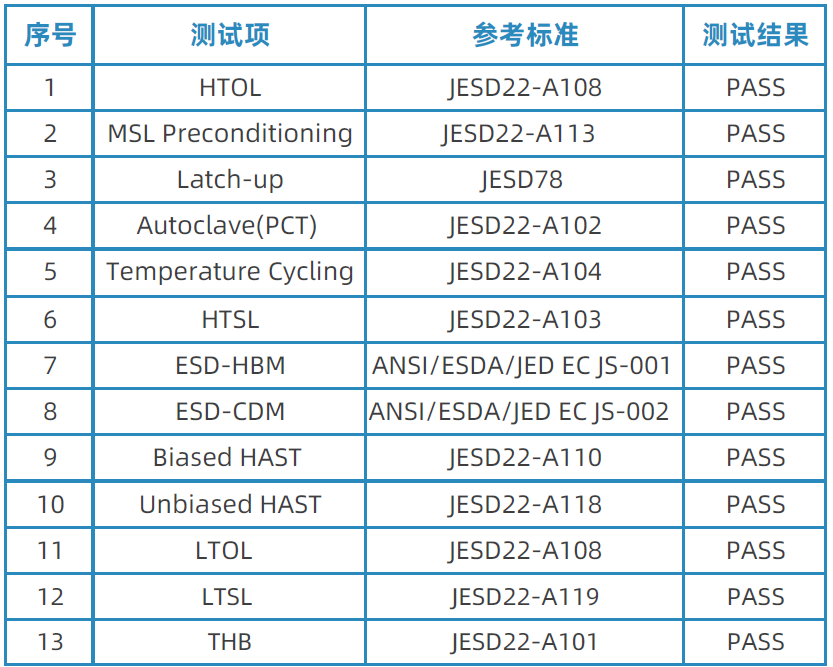

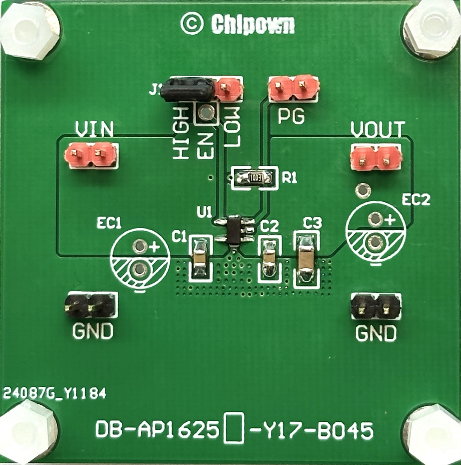

① 為了得到最好的芯片性能，電源輸入電容C1盡量靠近芯片的VIN和GND腳，輸出電容C2盡量靠近芯片的OUT和GND腳；

② VIN和OUT腳是功率腳，PCB布線時需考慮預留足夠的走線線寬；

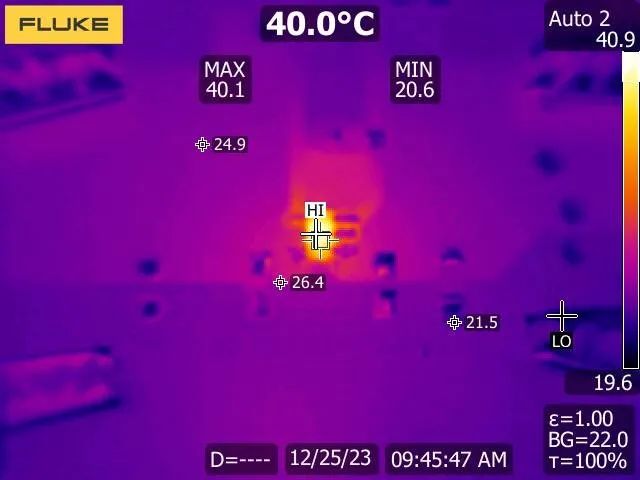

③ 推薦將GND連接到一個大面積地，可以進一步減小芯片的溫升；

④ EN腳是芯片的使能控制腳，內部未設置上拉或者下拉電阻，使用時不可以懸空。

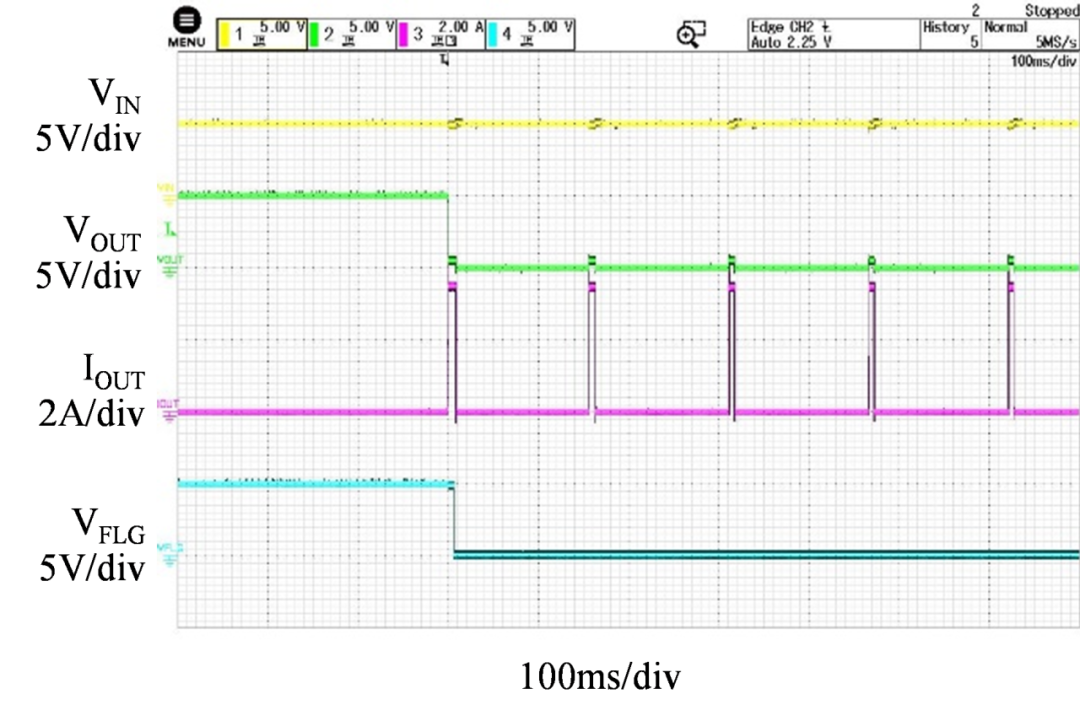

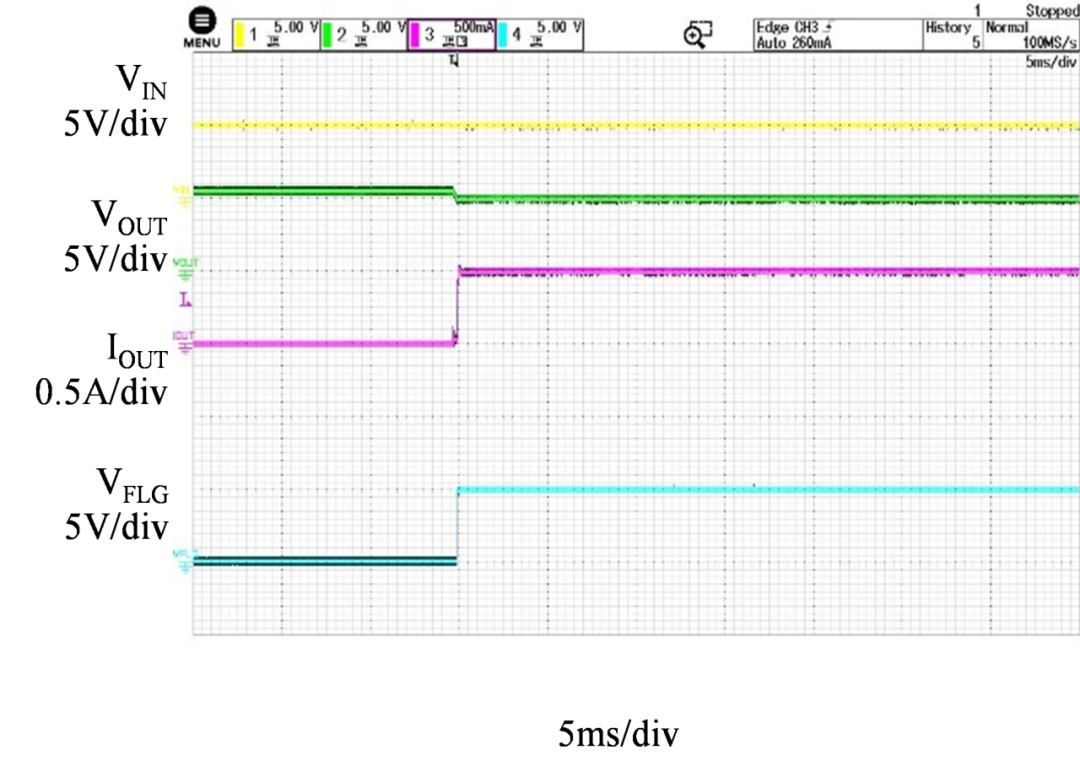

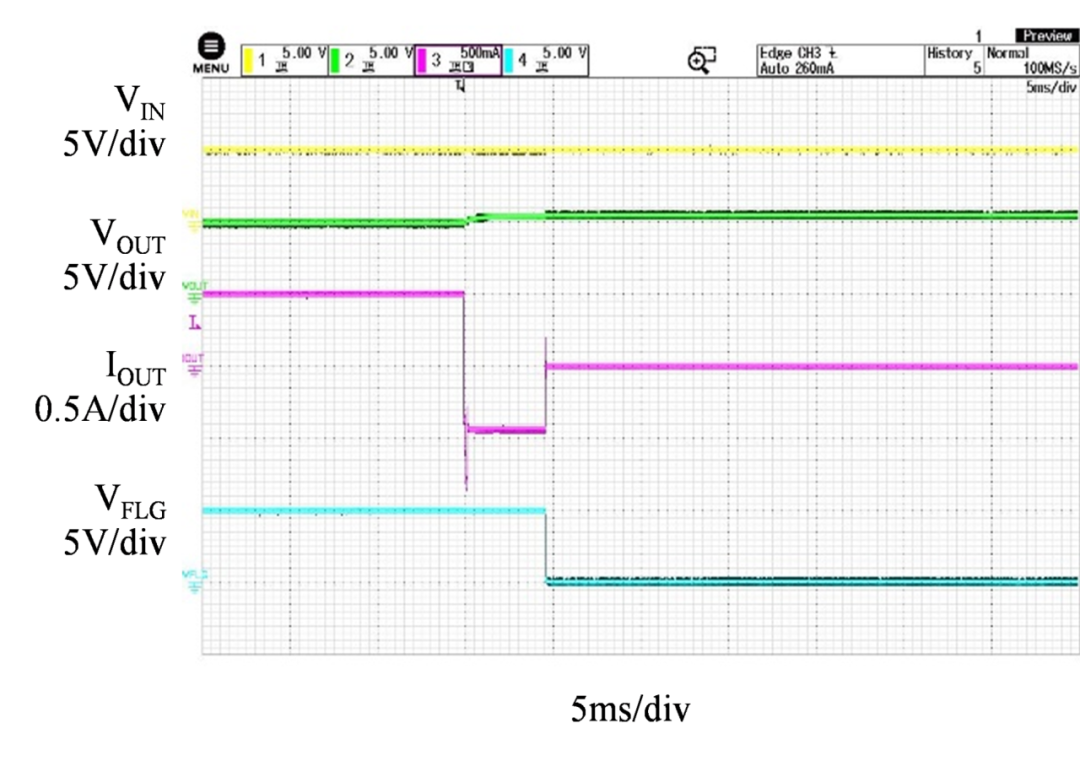

⑤ 故障標志輸出腳可以接到MCU的I/O口，實現過流、過溫、短路等保護故障上報功能，如果不使用此功能，可以將該引腳懸空。
