【大熱門】BJT 18W六級能效Adapter方案！耐交流440V沖擊！
本期，芯朋微技術團隊為各位fans分享一款高性價比12V1.5A六級能效電源方案。主控芯片PN8577通過市電自適應多模式控制技術、市電欠過壓安全保護技術、Smart驅動技術、Smart啟動技術等多項創新，方案在耐市電沖擊、容性負載、待機、轉換效率、啟動時間等多項指標達到行業領先水平，已成為當下機頂盒、路由器最熱門的18W適配器方案。
本文將詳細介紹該方案的芯片亮點、線路圖紙、變壓器設計及關鍵指標測試數據。

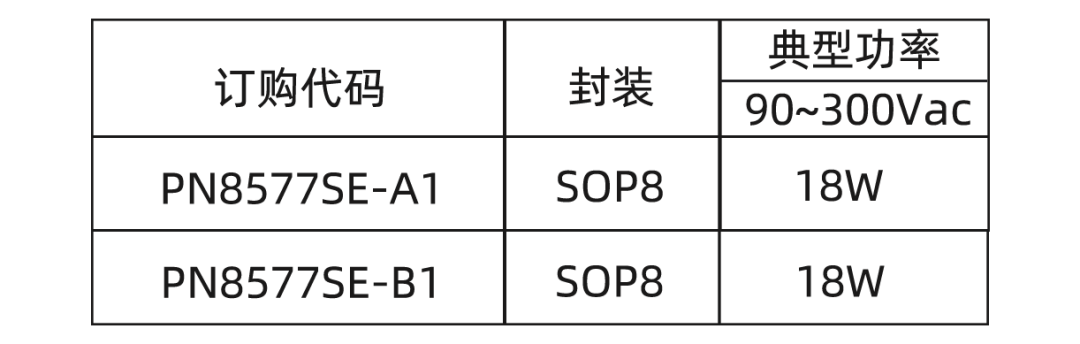

PN8577SE-A1
PN8577SE-B1
行業最嚴苛440Vac倍壓沖擊，內置智能保護控制技術使得BJT方案更安全；
3000uF高容性負載啟動，通過Smart啟動技術深度優化容性負載、待機功耗、啟動時間、次級整流管電壓應力四項指標的矛盾，滿足機頂盒、路由器客戶適配器標準要求。
市電自適應控制技術，輕松滿足六級能效及溫升要求。市電高壓工作在低頻曲線，市電低壓工作在高頻曲線，從而使得溫升、效率、EMC綜合性能最優;
市電欠壓過壓雙重保護，防止異常情況下BJT過壓損壞，特別適合印度市場；
單邊drain腳位，布板簡單、散熱良好、安全距離充足。
01
主要規格
● 輸入電壓：90V~300Vac
● 輸出規格：12V1.5A
● 待機功耗：< 100mW
● 平均效率：> 86.8%
● 輸出電壓紋波：＜120mV
02

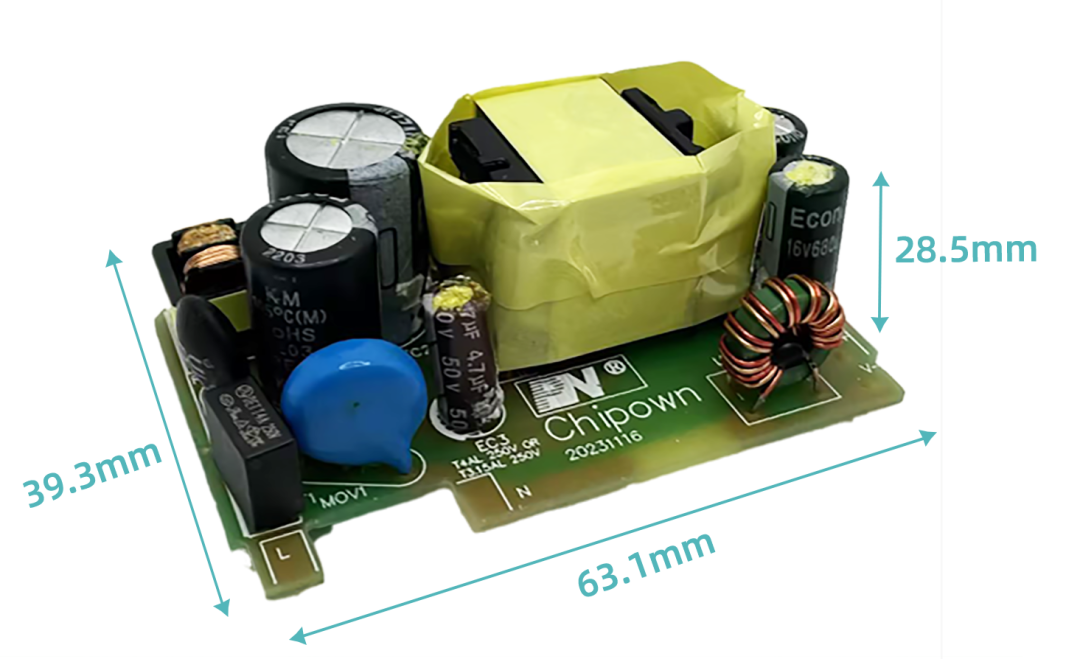

DEMO實物圖
03

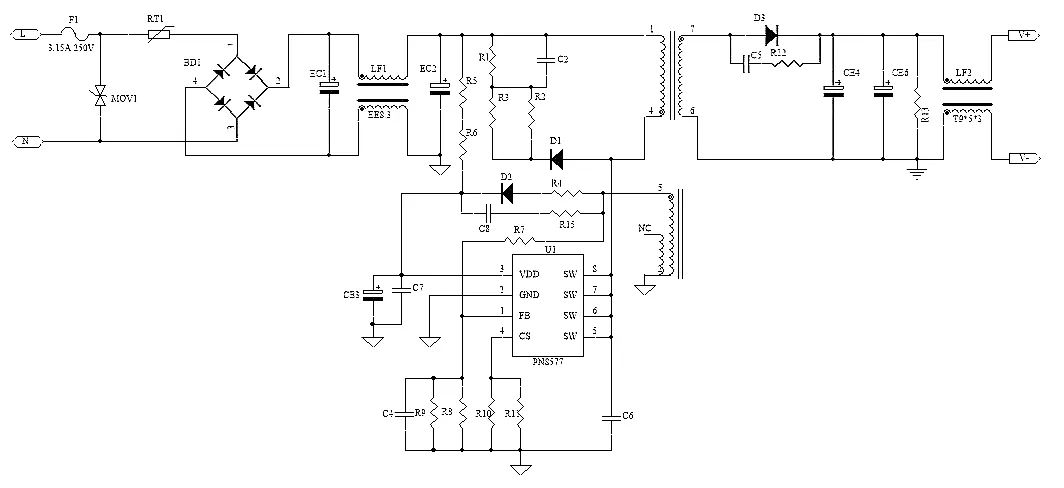

原理圖
04

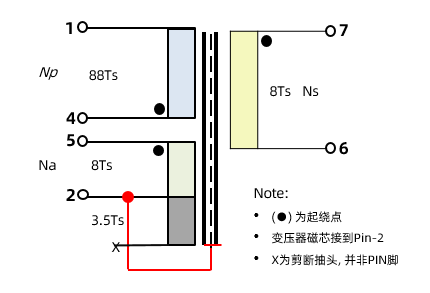

變壓器設計
磁芯骨架: EE16（加寬），初級繞組電感量1.8mH
05
測試數據
5.1

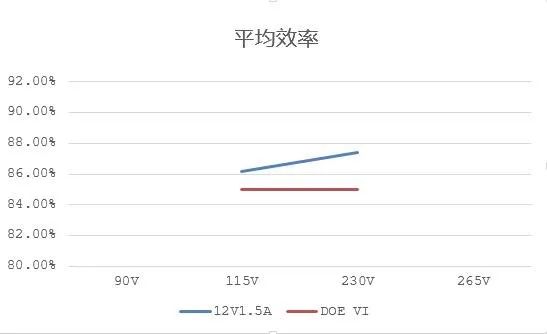

效率
5.2

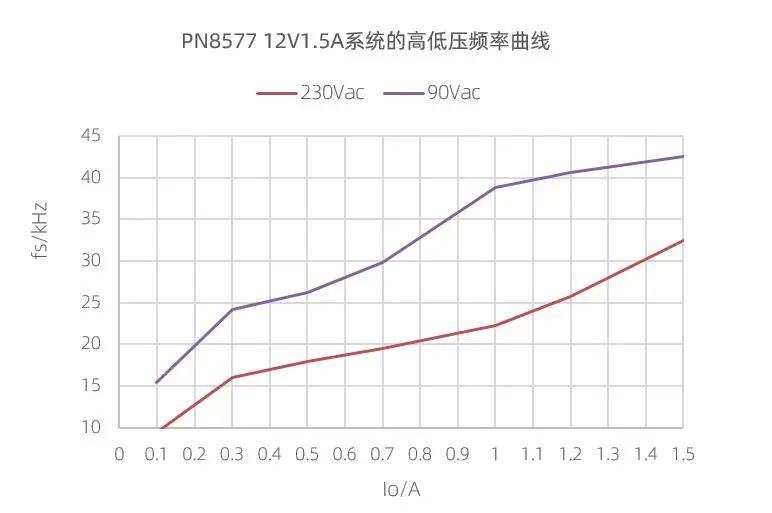

工作頻率曲線
通過FB端口判斷AC輸入電壓，分頻點典型值為150Vac，當AC輸入電壓小于分頻點則工作在高頻工作曲線；當AC輸入電壓大于分頻點則反之。
5.3
啟動波形

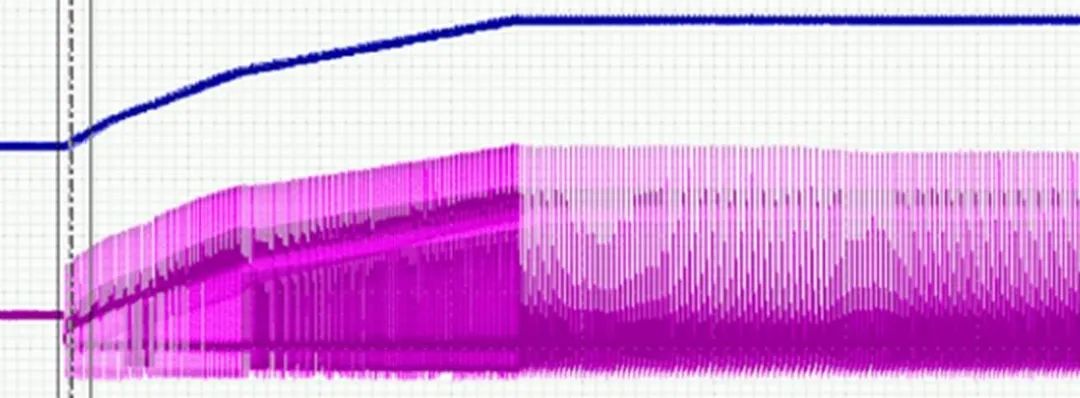

測試條件：Vin=90Vac，滿載，容性負載為3000uF
備注：藍色通道為輸出電壓，紅色為PN8577 SW開關波形。
5.4

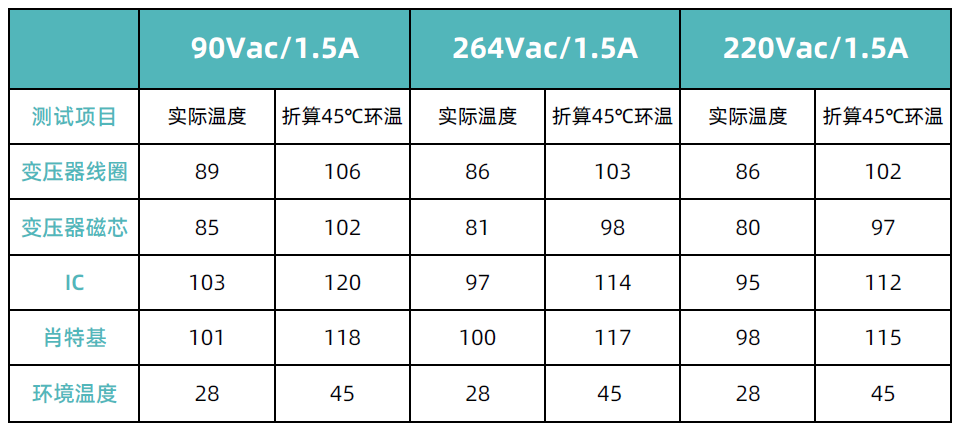

溫升測試
5.5
安規及EMC測試

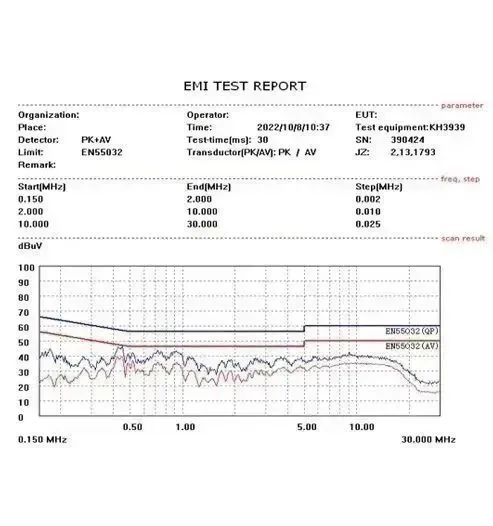

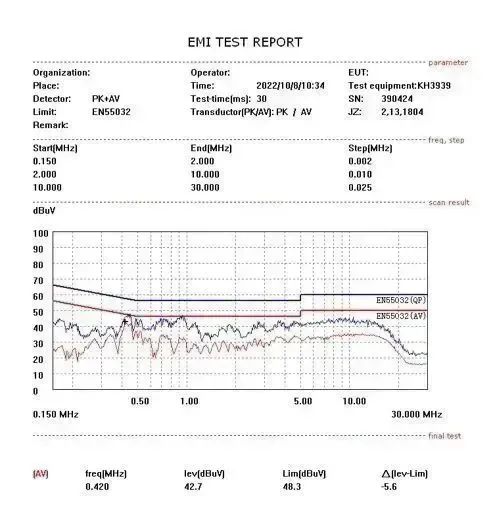

(1) 傳導測試
VIN=230VAC/50Hz
12V1.5A，L-通道
VIN=230VAC/50Hz
12V1.5A，N-通道

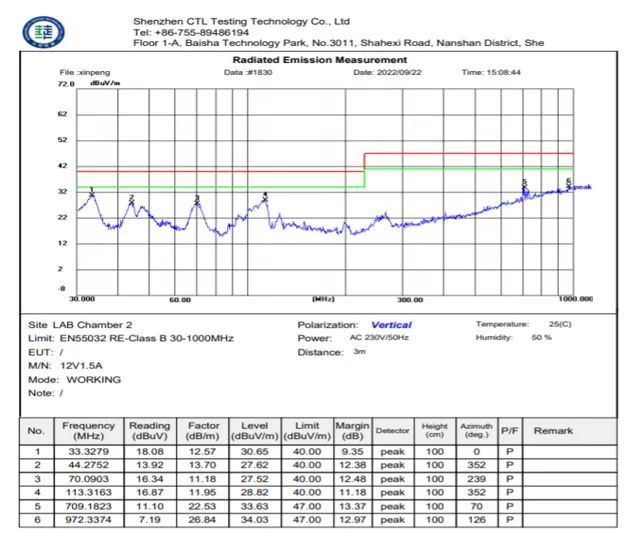

(2) 輻射測試

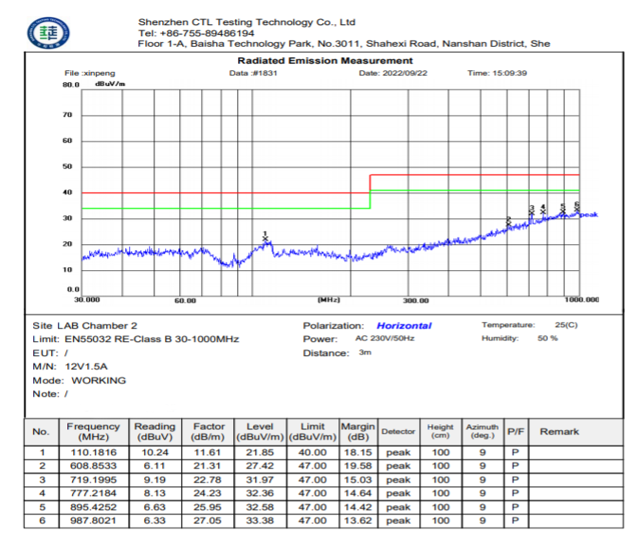

VIN=230VAC/50Hz
12V1.5A，垂直
VIN=230VAC/50Hz
12V1.5A，水平
(3) ESD滿足IEC61000-4-2，8kV/15kV等級要求
(4) EFT滿足IEC61000-4-5:2004，4kV等級要求
(5) Surge滿足IEC61000-4-5:2005，4kV等級要求
(6) 交流絕緣滿足3.75kVac要求
如需Demo詳細資料及樣品申請，請掃描下方二維碼填寫信息，將有專業人員聯系您！
Demo資料及樣品申請
